劃線平臺

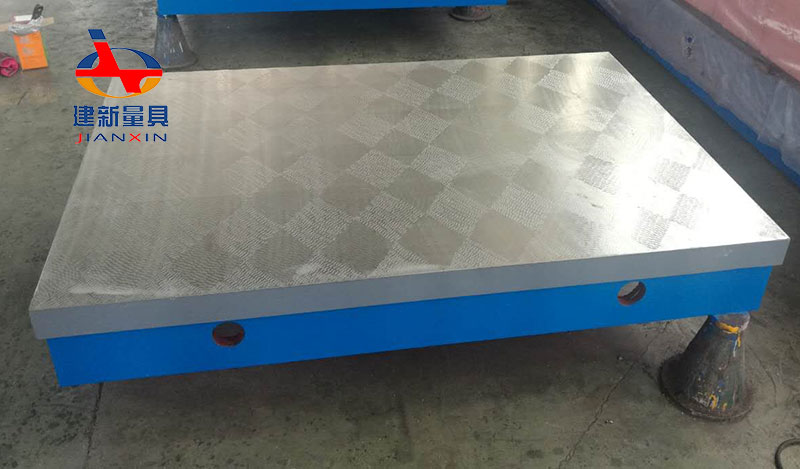

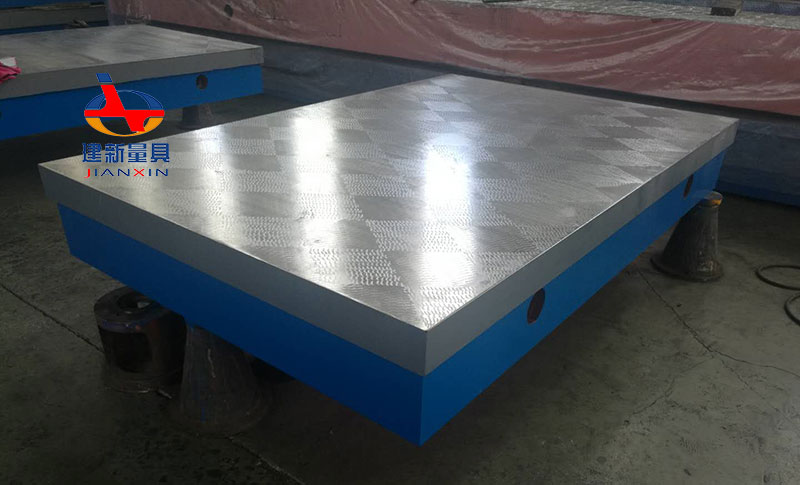

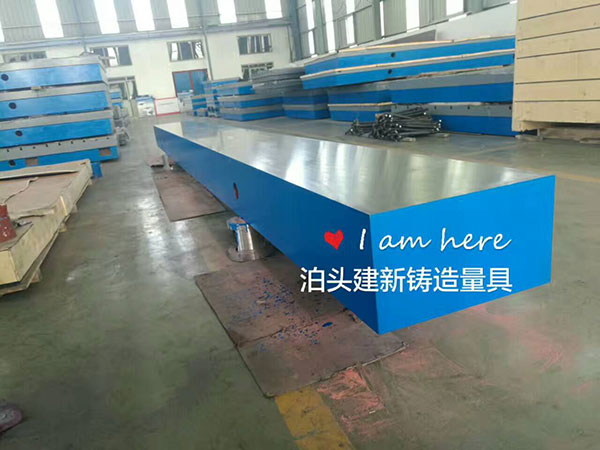

劃線平臺是廣泛用于機械行業精密測試、檢驗、劃線的重要工具。
鑄鐵劃線平臺：

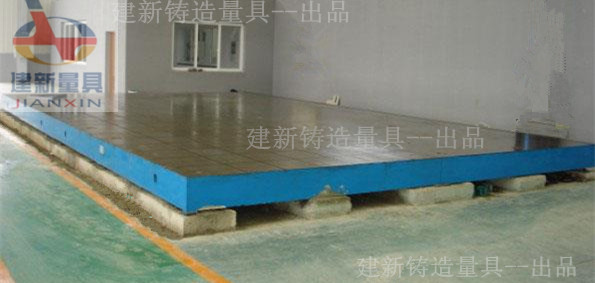

用鑄鐵制成，表面經過精刨或刮削加工，是劃線時依靠的基準平面。要保持平面的精度，嚴禁撞擊，要經常保持清潔，防止銹蝕。中小型平板一般放置在木制支架上，高度約600~900mm。大型平板由若干塊拼成，一般用千斤頂支撐，高度宜低些。平板放置時要調好水平。
劃線平臺平板用途：

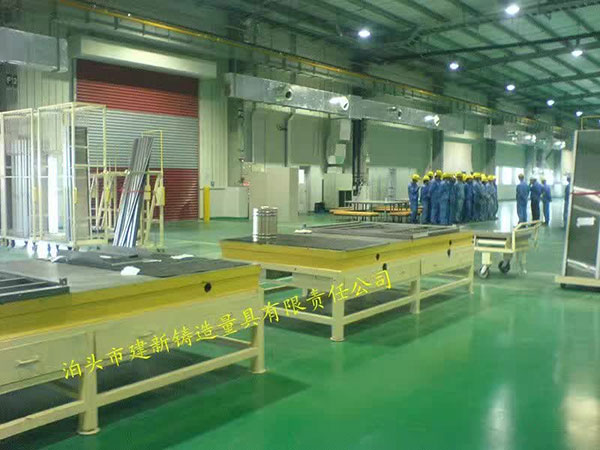

用于機械、發動機的動力實驗，設備調試，具有較好的平面穩定性和韌性，表面帶有T型槽，可以用來固定實驗設備。
劃線平板平臺材質：
高強度鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度和自然時效2-3年）使用該產品 的精度穩定，耐磨性能好。
劃線平臺規格：
100*100—3000*6000，（大于此規格的裝配平臺可以拼裝使用或按圖紙訂做。）
劃線平臺精度：
按國家標準計量檢定規程執行，分別為0、1、2、3四個等級。
劃線平臺作用：
按照用途分：
劃鐵平板（劃線平臺）可以分為：鑄鐵平板、基礎平板、劃線平板、檢驗平板、鉚焊平板、焊接平板、火工平板、鉗工平板、研磨平板、刮痧平板、壓沙平板、試驗平板、機床工作臺（如：落地鏜床工作臺）、三座標平板、模具墊板、拼裝平板（也叫裝配平板）。
或：鑄鐵平臺、基礎平臺、劃線平臺、檢驗平臺、鉚焊平臺、焊接平臺、火工平臺、鉗工平臺、研磨平臺、刮痧平臺、壓沙平臺、試驗工作臺（如：振動試驗工作臺簡稱振動試驗臺）、機床工作臺（如：落地鏜床工作臺）、三座標平臺、模具工作臺、拼裝平臺（也叫裝配平臺）。
按照形狀分類：普通平板（普通平臺）、圓形平板（也叫圓平板/圓平臺/圓形平臺）、方平板（方平臺）
按照表面工藝可以分為：平面平板和T型槽平板（T型槽平臺）
歡迎來我公司考察咨詢。建新量具(m.yarda.cn)，歡迎您！

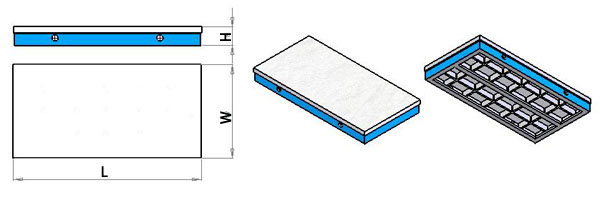

劃線平臺規格：
100*100—3000*6000，（大于此規格的裝配平臺可以拼裝使用或按圖紙訂做。）
①100mm×200mm-------------400mm×400mm（本規格適用于研磨壓砂平板）精度為0級、1級、2級。
②400mm×600mm-------------1500mm×2500mm（本規格適用于人工刮研平板）精度為1級、2級、3級。
③1500mm×3000mm----------2000mm×3000mm（本規格適用于人工刮研平板）精度為2級、3級、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。
|
規格 (長×寬) mm |
精度等級 | |||
| 0級 | 1級 | 2級 | 3級 | |
| 平面度公差（um） | ||||
| 200×200 | 3.5 | 7 | 14 | 27 |
| 300×200 | 4 | 8 | 15 | 30 |
| 300×300 | 4 | 8 | 15 | 30 |
| 300×400 | 4 | 8 | 16 | 32 |
| 400×400 | 4.5 | 8.5 | 17 | 34 |
| 400×500 | 4.5 | 9 | 18 | 35 |
| 400×600 | 5 | 10 | 19 | 37 |
| 500×500 | 5 | 10 | 19 | 37 |
| 500×600 | 5 | 10 | 19 | 39 |
| 500×800 | 5.5 | 11 | 21 | 43 |
| 600×800 | 5.5 | 11 | 22 | 44 |
| 600×900 | 6 | 11.5 | 23 | 46 |
| 1000×750 | 6 | 12.5 | 25 | 50 |
| 1000×1000 | 7 | 13.5 | 27 | 54 |
| 1000×1200 | 7 | 14 | 29 | 58 |
| 1000×1500 | 16 | 32 | 63 | |
| 1000×2000 | 18.5 | 37 | 74 | |
| 1500×2000 | 20 | 40 | 80 | |
| 1500×2500 | 22.5 | 45 | 90 | |
| 1500×3000 | 25 | 50 | 100 | |
| 2000×2000 | 22 | 44 | 88 | |
| 2000×3000 | 27 | 53 | 106 | |
| 2000×4000 | 32 | 64 | 127 | |
| 2000×5000 | 37 | 75 | 150 | |
| 2000×6000 | 43 | 86 | 172 | |
| 2000×7000 | 49 | 97 | 194 | |
| 2000×8000 | 54.5 | 109 | 218 | |
| 2500×3000 | 28.5 | 57 | 114 | |
| 2500×4000 | 33 | 67 | 133 | |
| 2500×5000 | 39 | 77 | 154 | |
| 2500×6000 | 44 | 88 | 176 | |
| 2500×7000 | 50 | 99 | 198 | |
| 2500×8000 | 55 | 110 | 221 | |
| 3000×3000 | 30.5 | 61 | 122 | |
| 3000×4000 | 35 | 70 | 140 | |
| 3000×5000 | 40 | 80 | 160 | |
| 3000×6000 | 45 | 90.5 | 181 | |
| 3000×7000 | 51 | 101 | 203 | |
| 3000×8000 | 56 | 112.5 | 225 | |
| 4000×4000 | 39 | 78 | 156 | |
| 4000×5000 | 43 | 87 | 174 | |
| 4000×6000 | 48 | 96.5 | 193 | |
| 4000×7000 | 53 | 107 | 213.5 | |
| 4000×8000 | 59 | 117 | 235 | |
