鑄鐵平臺平板系列

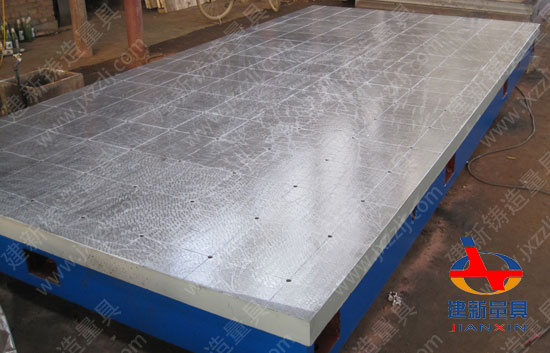

刻線平臺
刻線平臺（刻線平板）主要技術參數和精度參數:
1、刻線平臺（刻線平板）平板工作面上不應有銹跡、劃痕、碰傷及其他影響使用的外觀缺陷。
2、刻線平臺（刻線平板）平板工作面上不應有砂孔、氣孔、裂紋、夾渣及縮松等鑄造缺陷。各鑄造表面應徹底清除型砂，且表面平整、涂漆牢固，各稅邊應修鈍。
3、在刻線平臺（刻線平板）平板的相對兩側面上，應有安裝手柄或吊裝位置的設置、螺紋孔或圓柱孔。設置吊裝位置時應考慮盡量減少因吊裝而引起的變形。
4、刻線平臺（刻線平板）應經穩定性處理和去磁。
5、刻線平臺（刻線平板）工作面的硬度應為HB170—220或187—255之間。
6、刻線平臺（刻線平板）主要檢定項目:
A、鑄鐵刻線平臺材質及表面硬度。
B、鑄鐵刻線平板形狀位置公差，含名義尺寸，垂直度公差。
C、刻線鑄鐵平臺外觀。
D、平面度。
E、接觸斑點。
F、刻線鑄鐵平臺平面波動量。
G、刻線鑄鐵平板工作面允許撓度值。
H、表面粗糙度。
7、刻線平臺（刻線平板）精度參數:
3級平板未規定接觸斑點要求。刻線平臺1級鑄鐵平板要求接觸斑點數在任意25×25mm平面內不少于20點。
刻線平臺2級鑄鐵平板要求接觸斑點數在任意25×25mm平面內不少于12點。
刻線平臺（刻線平板）別名：鑄鐵刻線平臺，鑄鐵刻線平板，刻線鑄鐵平臺，刻線鑄鐵平板。
刻線平臺（刻線平板）規格：
①100mm×200mm-------------400mm×400mm（本規格適用于研磨壓砂平板）精度為0級、1級、2級。
②400mm×600mm-------------1500mm×2500mm（本規格適用于人工刮研平板）精度為1級、2級、3級。
③1500mm×3000mm----------2000mm×3000mm（本規格適用于人工刮研平板）精度為2級、3級、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。
|
規格 (長×寬) mm |
精度等級 | |||
| 0級 | 1級 | 2級 | 3級 | |
| 平面度公差 | ||||
| 200×200 | 3.5 | 7 | 14 | 27 |
| 300×200 | 4 | 8 | 15 | 30 |
| 300×300 | 4 | 8 | 15 | 30 |
| 300×400 | 4 | 8 | 16 | 32 |
| 400×400 | 4.5 | 8.5 | 17 | 34 |
| 400×500 | 4.5 | 9 | 18 | 35 |
| 400×600 | 5 | 10 | 19 | 37 |
| 500×500 | 5 | 10 | 19 | 37 |
| 500×600 | 5 | 10 | 19 | 39 |
| 500×800 | 5.5 | 11 | 21 | 43 |
| 600×800 | 5.5 | 11 | 22 | 44 |
| 600×900 | 6 | 11.5 | 23 | 46 |
| 1000×750 | 6 | 12.5 | 25 | 50 |
| 1000×1000 | 7 | 13.5 | 27 | 54 |
| 1000×1200 | 7 | 14 | 29 | 58 |
| 1000×1500 | 16 | 32 | 63 | |
| 1000×2000 | 18.5 | 37 | 74 | |
| 1500×2000 | 20 | 40 | 80 | |
| 1500×2500 | 22.5 | 45 | 90 | |
| 1500×3000 | 25 | 50 | 100 | |
| 2000×2000 | 22 | 44 | 88 | |
| 2000×3000 | 27 | 53 | 106 | |
| 2000×4000 | 32 | 64 | 127 | |
| 2000×5000 | 37 | 75 | 150 | |
| 2000×6000 | 43 | 86 | 172 | |
| 2000×7000 | 49 | 97 | 194 | |
| 2000×8000 | 54.5 | 109 | 218 | |
| 2500×3000 | 28.5 | 57 | 114 | |
| 2500×4000 | 33 | 67 | 133 | |
| 2500×5000 | 39 | 77 | 154 | |
| 2500×6000 | 44 | 88 | 176 | |
| 2500×7000 | 50 | 99 | 198 | |
| 2500×8000 | 55 | 110 | 221 | |
| 3000×3000 | 30.5 | 61 | 122 | |
| 3000×4000 | 35 | 70 | 140 | |
| 3000×5000 | 40 | 80 | 160 | |
| 3000×6000 | 45 | 90.5 | 181 | |
| 3000×7000 | 51 | 101 | 203 | |
| 3000×8000 | 56 | 112.5 | 225 | |
| 4000×4000 | 39 | 78 | 156 | |
| 4000×5000 | 43 | 87 | 174 | |
| 4000×6000 | 48 | 96.5 | 193 | |
| 4000×7000 | 53 | 107 | 213.5 | |
| 4000×8000 | 59 | 117 | 235 | |
