鑄鐵平臺平板系列

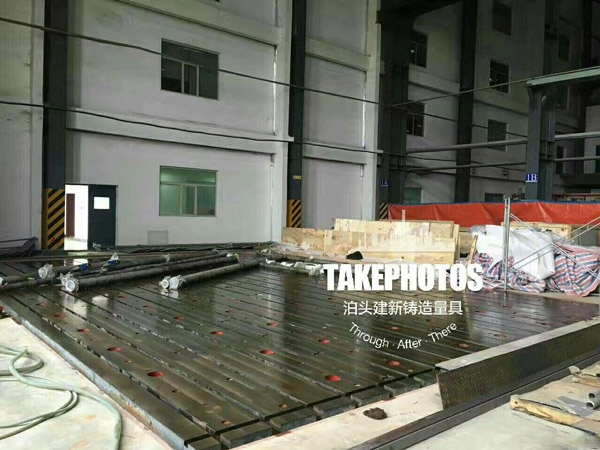

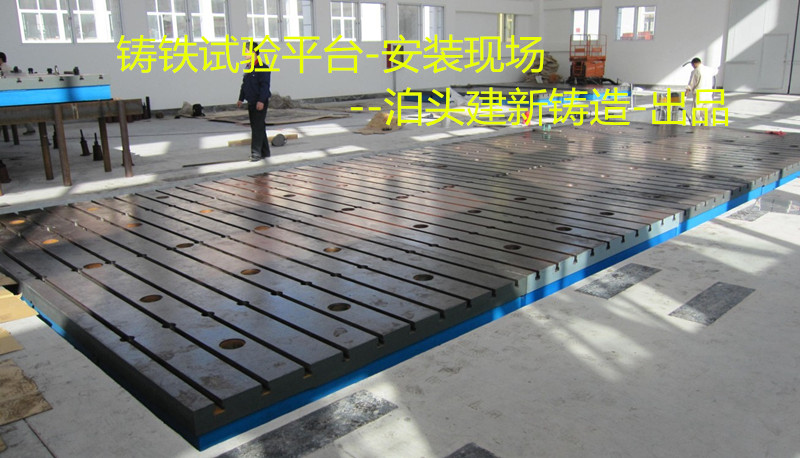

發動機試驗臺(大平板)
試驗平臺組成配件:試驗平臺由鑄鐵地板本體、導油槽、護套及蓋板、地腳螺栓,地錨器或調整墊鐵等.
電機用試驗平臺也稱作試驗鐵地板是鑄鐵平臺系列產品之一,詳細資料供參考:
電機試驗平臺主要用于發動機實驗室，為發動機、測功機,電機等提供基礎實驗平臺。適用于各種檢測,試驗工作，精密測量用的基準平面；用于機械檢驗測量基準；檢查零件的尺寸精度或形位偏差，并作緊密劃線，鑄鐵地板可做成振動試驗臺,在機械制造中也是不可缺少的基本工具。通常做成箱體式，正方形，圓形，長方形等形狀，結構分為箱型、雙圍型、單圍型。
電機試驗臺（鐵地板試驗臺）材質：優質高強度灰口鑄鐵HT250-300，工作面硬度為HB200-240，經過兩次人工退火600℃-700℃，完全去除內應力。該產品的精度穩定，耐磨性能好。
電機試驗臺（電機試驗鐵地板）規格：1000×1000—3000×6000（大于此規格的試驗平臺可以拼接制造；異型規格可按圖紙訂做）。
電機試驗臺（鐵地板試驗臺）精度：按國家標準計量檢定規程執行，根據客戶要求可加工為2級、3級、精刨。電機試驗臺（電機試驗鐵地板）表面處理：工作面機床加工T型槽，也可帶螺栓孔。表面采用人工鏟刮保證平面精度。非加工面去除型砂，并涂上防銹漆.
電機試驗臺使用時應充分考慮電機試驗平臺的靜載和動載。所以客戶在選擇試驗平臺的時候不能單單看價格,更應該實際了解試驗平臺的承受能力以及制造方的設計能力和方案是否合理.試驗臺架在試驗過程中一般需要用到油或水，電機試驗平臺的板面需要設計油槽或水槽來進行排放回收。
電機試驗平臺工作面需要采用數控龍門銑床進行精密加工以保障平面度，電機試驗平臺在加工前需要進行退火處理以去除應力，使底板穩定工作不變形。
發動機試驗臺(大平板)規格：
①100mm×200mm-------------400mm×400mm（本規格適用于研磨壓砂平板）精度為0級、1級、2級。
②400mm×600mm-------------1500mm×2500mm（本規格適用于人工刮研平板）精度為1級、2級、3級。
③1500mm×3000mm----------2000mm×3000mm（本規格適用于人工刮研平板）精度為2級、3級、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。
|
規格 (長×寬) mm |
精度等級 | |||
| 0級 | 1級 | 2級 | 3級 | |
| 平面度公差 | ||||
| 200×200 | 3.5 | 7 | 14 | 27 |
| 300×200 | 4 | 8 | 15 | 30 |
| 300×300 | 4 | 8 | 15 | 30 |
| 300×400 | 4 | 8 | 16 | 32 |
| 400×400 | 4.5 | 8.5 | 17 | 34 |
| 400×500 | 4.5 | 9 | 18 | 35 |
| 400×600 | 5 | 10 | 19 | 37 |
| 500×500 | 5 | 10 | 19 | 37 |
| 500×600 | 5 | 10 | 19 | 39 |
| 500×800 | 5.5 | 11 | 21 | 43 |
| 600×800 | 5.5 | 11 | 22 | 44 |
| 600×900 | 6 | 11.5 | 23 | 46 |
| 1000×750 | 6 | 12.5 | 25 | 50 |
| 1000×1000 | 7 | 13.5 | 27 | 54 |
| 1000×1200 | 7 | 14 | 29 | 58 |
| 1000×1500 | 16 | 32 | 63 | |
| 1000×2000 | 18.5 | 37 | 74 | |
| 1500×2000 | 20 | 40 | 80 | |
| 1500×2500 | 22.5 | 45 | 90 | |
| 1500×3000 | 25 | 50 | 100 | |
| 2000×2000 | 22 | 44 | 88 | |
| 2000×3000 | 27 | 53 | 106 | |
| 2000×4000 | 32 | 64 | 127 | |
| 2000×5000 | 37 | 75 | 150 | |
| 2000×6000 | 43 | 86 | 172 | |
| 2000×7000 | 49 | 97 | 194 | |
| 2000×8000 | 54.5 | 109 | 218 | |
| 2500×3000 | 28.5 | 57 | 114 | |
| 2500×4000 | 33 | 67 | 133 | |
| 2500×5000 | 39 | 77 | 154 | |
| 2500×6000 | 44 | 88 | 176 | |
| 2500×7000 | 50 | 99 | 198 | |
| 2500×8000 | 55 | 110 | 221 | |
| 3000×3000 | 30.5 | 61 | 122 | |
| 3000×4000 | 35 | 70 | 140 | |
| 3000×5000 | 40 | 80 | 160 | |
| 3000×6000 | 45 | 90.5 | 181 | |
| 3000×7000 | 51 | 101 | 203 | |
| 3000×8000 | 56 | 112.5 | 225 | |
| 4000×4000 | 39 | 78 | 156 | |
| 4000×5000 | 43 | 87 | 174 | |
| 4000×6000 | 48 | 96.5 | 193 | |
| 4000×7000 | 53 | 107 | 213.5 | |
| 4000×8000 | 59 | 117 | 235 | |
