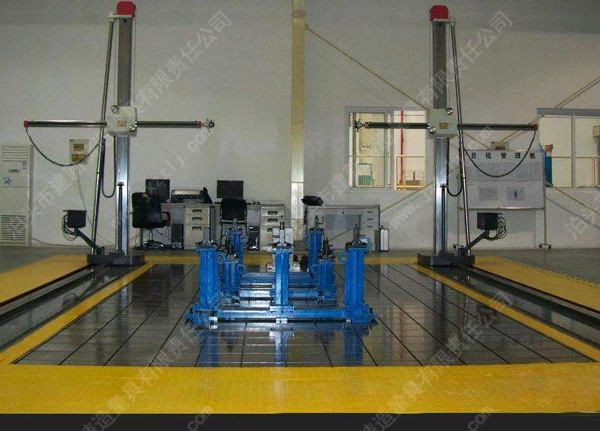

三坐標平板
三坐標平板用途：
適用于各種三座標檢驗測量工作，機床機械檢驗測量基準；檢查零件的尺寸精度或形為偏差，表面附有三座標線，方便三座標測量。
三坐標平板材質：
高強度鑄鐵HT200-300,工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度和自然時效2-3年）使用該產品的精度穩定，耐磨性能好。
三坐標平板規格：
100mm×100mm—3000mm×6000mm，（大于此規格可以拼裝使用或按圖紙訂做。）
三坐標平板精度：
按國家標準計量檢定規程執行，分別為0、1、2、3四個等級平板安裝就調至水平板、負荷均勻分布于各支點上。環境溫度（20±5）℃。使用時應避免振動。
三坐標平板適用于各種三坐標檢驗測量工作，表面附有三座標線，方便三座標測量，可以精確測量零件的精確度和形位偏差，三坐標平板在機械制造中是不可缺少的基本工具。三坐標測量是指在一個六面體的空間范圍內，能夠測量，幾何形狀、長度及圓周分度等。三坐標測量儀可定義為“一種具有可作三個方向移動的探測器，可在三個相互垂直的導軌上移動，此探測器以接觸或非接觸等方式傳送訊號，三個軸的位移測量系統(如光學尺)經數據處理器或計算機等計算出工件的各點坐標(X、Y、Z)及各項功能測量的儀器”。三坐標測量儀可測量高精度的幾何零件和曲面；測量復雜形狀的機械零部件；檢測自由曲面；可選用接觸式或非接觸式測頭進行連續掃描。在三坐標平板上測量時要注意平臺工作面要平整光滑，不可有劃痕、碰傷、銹跡、及其他影響使用的外觀缺陷。
|
規格 (長×寬) mm | 精度等級 | |||
| 0級 | 1級 | 2級 | 3級 | |
| 平面度公差（um） | ||||
| 200×200 | 3.5 | 7 | 14 | 27 |
| 300×200 | 4 | 8 | 15 | 30 |
| 300×300 | 4 | 8 | 15 | 30 |
| 300×400 | 4 | 8 | 16 | 32 |
| 400×400 | 4.5 | 8.5 | 17 | 34 |
| 400×500 | 4.5 | 9 | 18 | 35 |
| 400×600 | 5 | 10 | 19 | 37 |
| 500×500 | 5 | 10 | 19 | 37 |
| 500×600 | 5 | 10 | 19 | 39 |
| 500×800 | 5.5 | 11 | 21 | 43 |
| 600×800 | 5.5 | 11 | 22 | 44 |
| 600×900 | 6 | 11.5 | 23 | 46 |
| 1000×750 | 6 | 12.5 | 25 | 50 |
| 1000×1000 | 7 | 13.5 | 27 | 54 |
| 1000×1200 | 7 | 14 | 29 | 58 |
| 1000×1500 | 16 | 32 | 63 | |
| 1000×2000 | 18.5 | 37 | 74 | |
| 1500×2000 | 20 | 40 | 80 | |
| 1500×2500 | 22.5 | 45 | 90 | |
| 1500×3000 | 25 | 50 | 100 | |
| 2000×2000 | 22 | 44 | 88 | |
| 2000×3000 | 27 | 53 | 106 | |
| 2000×4000 | 32 | 64 | 127 | |
| 2000×5000 | 37 | 75 | 150 | |
| 2000×6000 | 43 | 86 | 172 | |
| 2000×7000 | 49 | 97 | 194 | |
| 2000×8000 | 54.5 | 109 | 218 | |
| 2500×3000 | 28.5 | 57 | 114 | |
| 2500×4000 | 33 | 67 | 133 | |
| 2500×5000 | 39 | 77 | 154 | |
| 2500×6000 | 44 | 88 | 176 | |
| 2500×7000 | 50 | 99 | 198 | |
| 2500×8000 | 55 | 110 | 221 | |
| 3000×3000 | 30.5 | 61 | 122 | |
| 3000×4000 | 35 | 70 | 140 | |
| 3000×5000 | 40 | 80 | 160 | |
| 3000×6000 | 45 | 90.5 | 181 | |
| 3000×7000 | 51 | 101 | 203 | |
| 3000×8000 | 56 | 112.5 | 225 | |
| 4000×4000 | 39 | 78 | 156 | |
| 4000×5000 | 43 | 87 | 174 | |
| 4000×6000 | 48 | 96.5 | 193 | |
| 4000×7000 | 53 | 107 | 213.5 | |
| 4000×8000 | 59 | 117 | 235 | |
