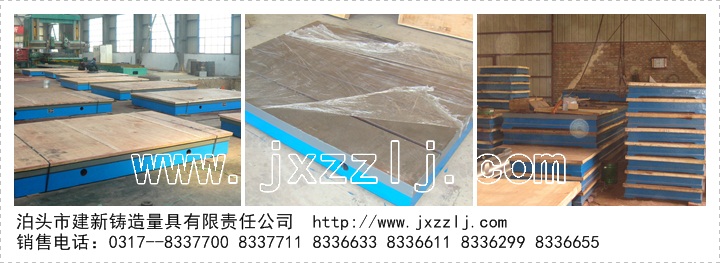

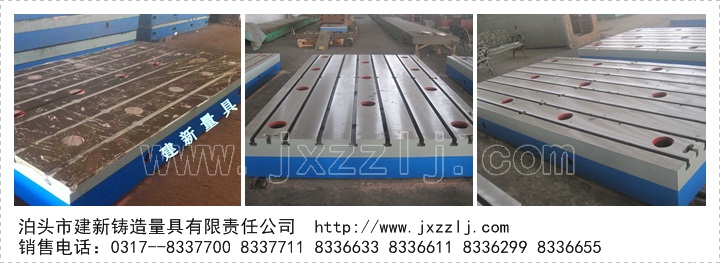

裝壓平臺
裝壓平臺用途與特點:
裝配、裝壓平臺是用于電機的裝配、裝壓，應具有剛性好、耐磨、不變形的特點。平臺與基礎螺栓應能方便進行調整，使多塊平臺處于同一平內，基礎螺栓把緊后能與基礎緊緊成為一體.
裝配、裝壓平臺由多塊平臺拼接而成，基礎固定螺栓孔合理進行布置，平臺孔加蓋防護
裝壓平臺的技術要求：
1) 材料為高強度鑄鐵HT250，臺面的硬度值為HB170-240，硬度值不低于HB170。
2) 平臺機械加工前要經過良好的時效處理，消除內應力。
3) 平臺加工的精度按國家標準的2級精度執行。
4) 平臺的承重應不低于3 0T/m ²。
5) 平臺吊裝孔按標準配置。
6) 基礎螺栓把合工具。
7) 平臺標有加工精度的加工面上不應有銹跡、劃痕、碰傷和其它影響使用的外觀缺陷。
8) 平臺標有加工精度的加工面上不應有砂孔、裂紋、夾渣及縮松等影響使用的鑄造缺陷。
9) 在存放期內和運輸過程中落地固定平臺要分層平放，下部要均勻墊實墊平
①100mm×200mm-------------400mm×400mm（本規格適用于研磨壓砂平板）精度為0級、1級、2級。
②400mm×600mm-------------1500mm×2500mm（本規格適用于人工刮研平板）精度為1級、2級、3級。
③1500mm×3000mm----------2000mm×3000mm（本規格適用于人工刮研平板）精度為2級、3級、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。
|
規格 (長×寬) mm |
精度等級 | |||
| 0級 | 1級 | 2級 | 3級 | |
| 平面度公差（um） | ||||
| 200×200 | 3.5 | 7 | 14 | 27 |
| 300×200 | 4 | 8 | 15 | 30 |
| 300×300 | 4 | 8 | 15 | 30 |
| 300×400 | 4 | 8 | 16 | 32 |
| 400×400 | 4.5 | 8.5 | 17 | 34 |
| 400×500 | 4.5 | 9 | 18 | 35 |
| 400×600 | 5 | 10 | 19 | 37 |
| 500×500 | 5 | 10 | 19 | 37 |
| 500×600 | 5 | 10 | 19 | 39 |
| 500×800 | 5.5 | 11 | 21 | 43 |
| 600×800 | 5.5 | 11 | 22 | 44 |
| 600×900 | 6 | 11.5 | 23 | 46 |
| 1000×750 | 6 | 12.5 | 25 | 50 |
| 1000×1000 | 7 | 13.5 | 27 | 54 |
| 1000×1200 | 7 | 14 | 29 | 58 |
| 1000×1500 | 16 | 32 | 63 | |
| 1000×2000 | 18.5 | 37 | 74 | |
| 1500×2000 | 20 | 40 | 80 | |
| 1500×2500 | 22.5 | 45 | 90 | |
| 1500×3000 | 25 | 50 | 100 | |
| 2000×2000 | 22 | 44 | 88 | |
| 2000×3000 | 27 | 53 | 106 | |
| 2000×4000 | 32 | 64 | 127 | |
| 2000×5000 | 37 | 75 | 150 | |
| 2000×6000 | 43 | 86 | 172 | |
| 2000×7000 | 49 | 97 | 194 | |
| 2000×8000 | 54.5 | 109 | 218 | |
| 2500×3000 | 28.5 | 57 | 114 | |
| 2500×4000 | 33 | 67 | 133 | |
| 2500×5000 | 39 | 77 | 154 | |
| 2500×6000 | 44 | 88 | 176 | |
| 2500×7000 | 50 | 99 | 198 | |
| 2500×8000 | 55 | 110 | 221 | |
| 3000×3000 | 30.5 | 61 | 122 | |
| 3000×4000 | 35 | 70 | 140 | |
| 3000×5000 | 40 | 80 | 160 | |
| 3000×6000 | 45 | 90.5 | 181 | |
| 3000×7000 | 51 | 101 | 203 | |
| 3000×8000 | 56 | 112.5 | 225 | |
| 4000×4000 | 39 | 78 | 156 | |
| 4000×5000 | 43 | 87 | 174 | |
| 4000×6000 | 48 | 96.5 | 193 | |
| 4000×7000 | 53 | 107 | 213.5 | |
| 4000×8000 | 59 | 117 | 235 | |
