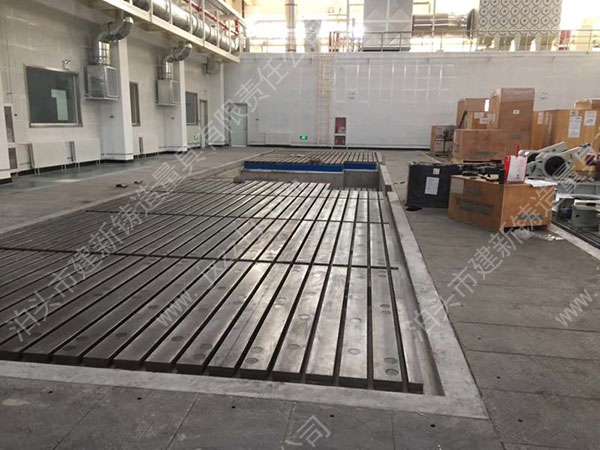

地平臺

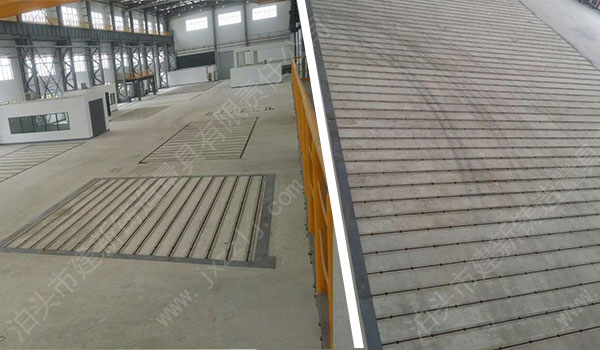

地平臺（地軌組合)
地平臺的用途：
地平臺是鑄鐵平臺的另一種叫法，外觀基本上是箱體式，工作面有長方形、正方形或圓形，材料為HT200-300，QT400-600。地平臺的工作面采用刮研工藝，工作面上可加工V形、T形、U形槽、燕尾槽、圓孔、長孔等。地平臺是用于工件或設備檢測、劃線、裝配、焊接、組裝、鉚焊的平面基準量具。
地平臺的制造標準：
按JB/T7974-1999標準制造。
地平臺的分類：
地平臺分為檢驗地平臺、劃線鑄鐵平臺、裝配鑄鐵平臺、鉚焊鑄鐵平臺、測量鑄鐵平臺、焊接鑄鐵平臺、火工鑄鐵平臺、研磨鑄鐵平臺、刮研鑄鐵平臺、檢測鑄鐵平臺、基礎鑄鐵地平臺、試驗鑄鐵地平臺、三坐標鑄鐵平臺、鉗工鑄鐵平臺、鉚工鑄鐵平臺、校正鑄鐵平臺、檢修鑄鐵平臺等。
地平臺的規格：
整體規格最大為4米×8米，大于此規格可以多塊拼接。
地平臺的精度：
按國家計量檢定規程JJG117-2005《平板檢定規程》鑄鐵平臺分為00級，0級，1級，2級，3級，精刨級。
①100mm×200mm-------------400mm×400mm（本規格適用于研磨壓砂平板）精度為0級、1級、2級。
②400mm×600mm-------------1500mm×2500mm（本規格適用于人工刮研平板）精度為1級、2級、3級。
③1500mm×3000mm----------2000mm×3000mm（本規格適用于人工刮研平板）精度為2級、3級、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。
|
規格 (長×寬) mm |
精度等級 | |||
| 0級 | 1級 | 2級 | 3級 | |
| 平面度公差（um） | ||||
| 200×200 | 3.5 | 7 | 14 | 27 |
| 300×200 | 4 | 8 | 15 | 30 |
| 300×300 | 4 | 8 | 15 | 30 |
| 300×400 | 4 | 8 | 16 | 32 |
| 400×400 | 4.5 | 8.5 | 17 | 34 |
| 400×500 | 4.5 | 9 | 18 | 35 |
| 400×600 | 5 | 10 | 19 | 37 |
| 500×500 | 5 | 10 | 19 | 37 |
| 500×600 | 5 | 10 | 19 | 39 |
| 500×800 | 5.5 | 11 | 21 | 43 |
| 600×800 | 5.5 | 11 | 22 | 44 |
| 600×900 | 6 | 11.5 | 23 | 46 |
| 1000×750 | 6 | 12.5 | 25 | 50 |
| 1000×1000 | 7 | 13.5 | 27 | 54 |
| 1000×1200 | 7 | 14 | 29 | 58 |
| 1000×1500 | 16 | 32 | 63 | |
| 1000×2000 | 18.5 | 37 | 74 | |
| 1500×2000 | 20 | 40 | 80 | |
| 1500×2500 | 22.5 | 45 | 90 | |
| 1500×3000 | 25 | 50 | 100 | |
| 2000×2000 | 22 | 44 | 88 | |
| 2000×3000 | 27 | 53 | 106 | |
| 2000×4000 | 32 | 64 | 127 | |
| 2000×5000 | 37 | 75 | 150 | |
| 2000×6000 | 43 | 86 | 172 | |
| 2000×7000 | 49 | 97 | 194 | |
| 2000×8000 | 54.5 | 109 | 218 | |
| 2500×3000 | 28.5 | 57 | 114 | |
| 2500×4000 | 33 | 67 | 133 | |
| 2500×5000 | 39 | 77 | 154 | |
| 2500×6000 | 44 | 88 | 176 | |
| 2500×7000 | 50 | 99 | 198 | |
| 2500×8000 | 55 | 110 | 221 | |
| 3000×3000 | 30.5 | 61 | 122 | |
| 3000×4000 | 35 | 70 | 140 | |
| 3000×5000 | 40 | 80 | 160 | |
| 3000×6000 | 45 | 90.5 | 181 | |
| 3000×7000 | 51 | 101 | 203 | |
| 3000×8000 | 56 | 112.5 | 225 | |
| 4000×4000 | 39 | 78 | 156 | |
| 4000×5000 | 43 | 87 | 174 | |
| 4000×6000 | 48 | 96.5 | 193 | |
| 4000×7000 | 53 | 107 | 213.5 | |
| 4000×8000 | 59 | 117 | 235 | |
