鉚焊平臺
產品名稱：鉚焊平臺
產品別名：鉚焊平板，鉚焊平臺，鑄鐵鉚焊平臺，鑄鐵鉚焊平板

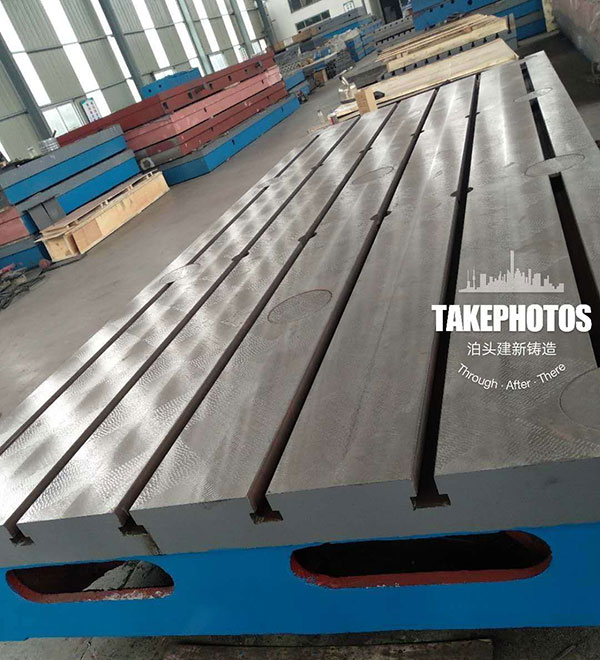

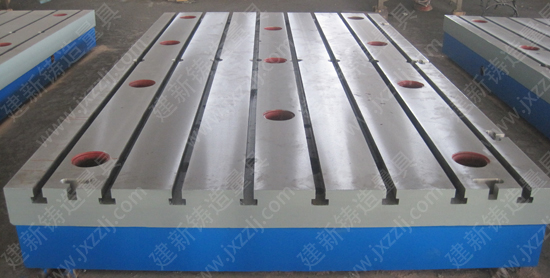

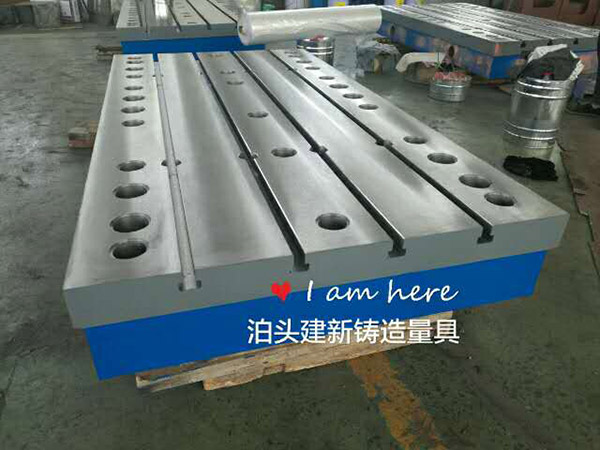

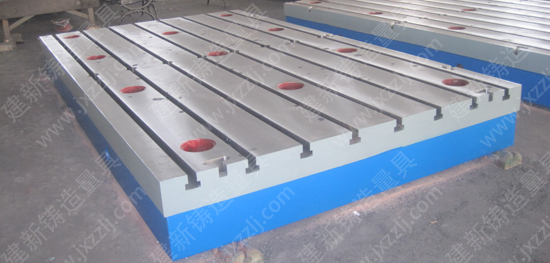

鉚焊平臺用途：用于鉚焊工藝的基礎平板，工作面上有孔和T型槽，孔主要用來清理鉚焊時的一些鐵渣和焊接廢棄物，T型槽主要是用來固定焊接件。
鉚焊平板（鉚焊平臺）一般制成筋板式和箱體式，工作面有長方形、正方形或圓形，鉚焊平臺工作面采用刮削工藝，工作面上可加工V形、T形、U形槽和圓孔、長孔等多種形狀工件，鉚焊平臺是機械制造中是不可缺少的基礎平臺。
鉚焊平臺材質：高強度鑄鐵HT200-300工作面硬度為HB170-240，經過兩次人工處理（人工退火600度-700度和自然時效2-3年）使鉚焊平臺精度穩定，耐磨性能好。
鉚焊平臺精度：按國家標準計量檢定規程執行，分別為0、1、2、3四個等級。
鉚焊平臺規格：（特殊規格需定做）
鉚焊平板參數參考：
1.、鉚焊平板的高度約為焊接平臺寬度的1/3~1/5。
2.、鉚焊平板主筋厚約為焊接平臺厚度的1/2~3/5。
3.、三條腿的直徑為焊接平臺平面厚度的一倍。
4、三條腿應比筋面高出平面厚度的1/3。
5、主筋高約為焊接平臺平面寬度的1/4~1/5。
6、輔筋厚約為平面厚度的2/5~1/2。
7、大型鉚焊平板平面厚度約為30~35cm，中型焊接平臺25cm左右，小型焊接平臺約為15~20cm左右。
以上所說的只是一般情況下的參考數字，如狹長的鉚焊平板和正方形的鉚焊平板，寬度相差很大，但鉚焊平板的高度不一定相差很多，我們必須一方面考慮到鉚焊平板所需要的剛度，同時還要考慮到不要太笨重，這樣才能制造出良好的設計效果。
①100mm×200mm-------------400mm×400mm（本規格適用于研磨壓砂平板）精度為0級、1級、2級。
②400mm×600mm-------------1500mm×2500mm（本規格適用于人工刮研平板）精度為1級、2級、3級。
③1500mm×3000mm----------2000mm×3000mm（本規格適用于人工刮研平板）精度為2級、3級、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度為3級和精刨。
|
規格 (長×寬) mm |
精度等級 | |||
| 0級 | 1級 | 2級 | 3級 | |
| 平面度公差（um） | ||||
| 200×200 | 3.5 | 7 | 14 | 27 |
| 300×200 | 4 | 8 | 15 | 30 |
| 300×300 | 4 | 8 | 15 | 30 |
| 300×400 | 4 | 8 | 16 | 32 |
| 400×400 | 4.5 | 8.5 | 17 | 34 |
| 400×500 | 4.5 | 9 | 18 | 35 |
| 400×600 | 5 | 10 | 19 | 37 |
| 500×500 | 5 | 10 | 19 | 37 |
| 500×600 | 5 | 10 | 19 | 39 |
| 500×800 | 5.5 | 11 | 21 | 43 |
| 600×800 | 5.5 | 11 | 22 | 44 |
| 600×900 | 6 | 11.5 | 23 | 46 |
| 1000×750 | 6 | 12.5 | 25 | 50 |
| 1000×1000 | 7 | 13.5 | 27 | 54 |
| 1000×1200 | 7 | 14 | 29 | 58 |
| 1000×1500 | 16 | 32 | 63 | |
| 1000×2000 | 18.5 | 37 | 74 | |
| 1500×2000 | 20 | 40 | 80 | |
| 1500×2500 | 22.5 | 45 | 90 | |
| 1500×3000 | 25 | 50 | 100 | |
| 2000×2000 | 22 | 44 | 88 | |
| 2000×3000 | 27 | 53 | 106 | |
| 2000×4000 | 32 | 64 | 127 | |
| 2000×5000 | 37 | 75 | 150 | |
| 2000×6000 | 43 | 86 | 172 | |
| 2000×7000 | 49 | 97 | 194 | |
| 2000×8000 | 54.5 | 109 | 218 | |
| 2500×3000 | 28.5 | 57 | 114 | |
| 2500×4000 | 33 | 67 | 133 | |
| 2500×5000 | 39 | 77 | 154 | |
| 2500×6000 | 44 | 88 | 176 | |
| 2500×7000 | 50 | 99 | 198 | |
| 2500×8000 | 55 | 110 | 221 | |
| 3000×3000 | 30.5 | 61 | 122 | |
| 3000×4000 | 35 | 70 | 140 | |
| 3000×5000 | 40 | 80 | 160 | |
| 3000×6000 | 45 | 90.5 | 181 | |
| 3000×7000 | 51 | 101 | 203 | |
| 3000×8000 | 56 | 112.5 | 225 | |
| 4000×4000 | 39 | 78 | 156 | |
| 4000×5000 | 43 | 87 | 174 | |
| 4000×6000 | 48 | 96.5 | 193 | |
| 4000×7000 | 53 | 107 | 213.5 | |
| 4000×8000 | 59 | 117 | 235 | |
